ESP32-S3-WROOM-1U-N8

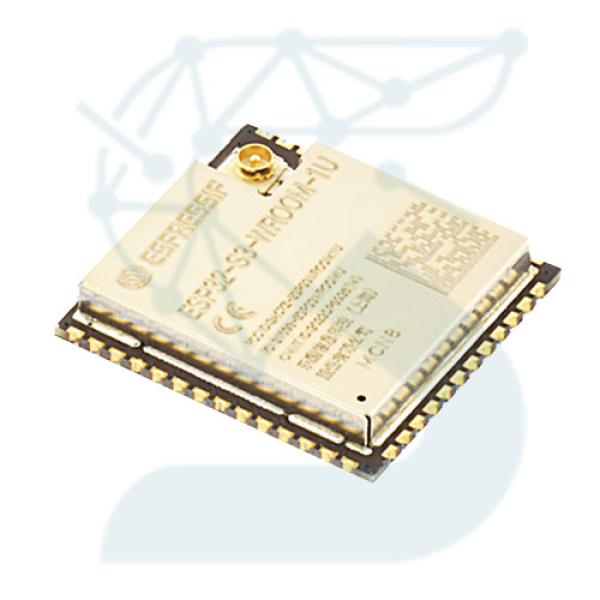

ماژول ESP32-S3-WROOM-1U-N8

توضیحات محصول:

 ماژول ESP32-S3-WROOM-1U-N8 یک ماژول قدرتمند و چندمنظوره از خانواده ESP32 است که برای استفاده در پروژه‌های IoT و ارتباطات بی‌سیم طراحی شده است. این ماژول از تراشه ESP32-S3 بهره می‌برد   و  دارای ویژگی‌های پیشرفته‌ای است که آن را برای انواع کاربردهای صنعتی، تجاری، و خانگی مناسب می‌سازد.

ویژگی‌های اصلی:

 - پردازنده و حافظه:
 - پردازنده : Xtensa® دو هسته‌ای 32-bit LX7، با فرکانس تا 240MHz
 - حافظه ROM : 384 KB
 - حافظه SRAM : 512 KB
 - حافظه SRAM در RTC : 16 KB

 - Wi-Fi:
 - استانداردها : 802.11 b/g/n
 - نرخ انتقال داده : تا 150 Mbps با استاندارد 802.11n
 - ویژگی‌ها : تجمیع A-MPDU و A-MSDU، پشتیبانی از زمان نگهداری 0.4 µs، محدوده فرکانس مرکز کانال عملیاتی: 2412 ~ 2484 MHz

- Bluetooth:
 - نسخه Bluetooth : Bluetooth 5، Bluetooth mesh
 - PHY : 2 Mbps
 - مد طولانی‌برد : بله
 - ویژگی‌های اضافی : توسعه‌های تبلیغاتی، چندین مجموعه تبلیغاتی، الگوریتم انتخاب کانال 2

- پریفرال‌ها:
 - پین‌های GPIO : بله
 - رابط‌های SPI، UART، I2C، I2S : بله
 - رابط‌های LCD و دوربین : بله
 - کنترل از راه دور، شمارنده پالس، PWM LED : بله
 - USB 1.1 OTG، USB Serial/JTAG : بله
 - MCPWM، SDIO میزبان، GDMA : بله
 - کنترل TWAI® (سازگار با ISO 11898-1) : بله
 - ADC، حسگر لمسی، حسگر دما، تایمرها و نگهبان‌ها : بله

- اجزاء داخلی ماژول:
 - کریستال نوسان‌ساز : 40 MHz
 - فلش SPI : 8 MB

- گزینه‌های آنتن:
 - آنتن خارجی : از طریق کانکتور (مدل ESP32-S3-WROOM-1U)

- شرایط عملیاتی:
 - ولتاژ کاری/تامین انرژی : 3.0 ~ 3.6 V
 - دمای عملیاتی : -40 ~ 85 °C

مزایا:

 1. عملکرد بالا : با پردازنده دو هسته‌ای Xtensa LX7 و فرکانس بالا، ماژول قادر به پردازش داده‌ها و انجام عملیات‌های پیچیده به طور همزمان است.
 2. پشتیبانی از Wi-Fi و Bluetooth : قابلیت‌های ارتباطی گسترده با پشتیبانی از پروتکل‌های جدید و مد طولانی‌برد.
 3. پریفرال‌های متعدد : امکان اتصال به انواع سنسورها و دستگاه‌ها با رابط‌های مختلف.
 4. حافظه کافی : حافظه ROM و SRAM مناسب برای ذخیره و اجرای برنامه‌های پیچیده.
 5. آنتن خارجی : امکان ارتقاء سیگنال با استفاده از آنتن خارجی.

معایب:

 1. پیچیدگی در استفاده : ممکن است برای مبتدیان نیاز به یادگیری و تنظیمات پیچیده‌تری داشته باشد.
 2. نیاز به منابع تغذیه مناسب : برای عملکرد صحیح نیاز به ولتاژ و جریان مناسب دارد.

نکات نصب و استفاده:

 1. اتصالات برق : اطمینان حاصل کنید که ولتاژ تأمین شده در محدوده 3.0 ~ 3.6 V باشد تا از عملکرد صحیح ماژول اطمینان حاصل شود.
 2. نصب آنتن : در صورتی که از آنتن خارجی استفاده می‌کنید، اتصال صحیح آن به کانکتور مربوطه را بررسی کنید.
 3. استفاده از مستندات : برای استفاده بهینه از ویژگی‌ها و امکانات، به مستندات فنی و datasheet ماژول مراجعه کنید.

توضیحات تکمیلی:

 ماژول ESP32-S3-WROOM-1U-N8 با ویژگی‌های پیشرفته و عملکرد بالا، برای پروژه‌های ارتباطی بی‌سیم و IoT مناسب است. این ماژول به دلیل قابلیت‌های گسترده و عملکرد قدرتمند، انتخاب مناسبی برای توسعه‌دهندگان   و مهندسان در زمینه‌های مختلف است.

CPU and On­Chip Memory
• ESP32-S3 series of SoCs embedded, Xtensa® dual-core 32-bit LX7 microprocessor, up to 240MHz
• 384 KB ROM
• 512 KB SRAM
• 16 KB SRAM in RTC

Wi­Fi
• 802.11 b/g/n
• Bit rate: 802.11n up to 150 Mbps
• A-MPDU and A-MSDU aggregation
• 0.4 µs guard interval support
• Center frequency range of operating channel: 2412 ~ 2484 MHz

Bluetooth
• Bluetooth LE: Bluetooth 5, Bluetooth mesh
• 2 Mbps PHY
• Long range mode
• Advertising extensions
• Multiple advertisement sets
• Channel selection algorithm #2

Peripherals
• GPIO, SPI, LCD interface, Camera interface, UART, I2C, I2S, remote control, pulse counter, LED PWM, USB 1.1 OTG, USB Serial/JTAG controller, MCPWM, SDIO host, GDMA, TWAI® controller (compatible with ISO 11898-1), ADC, touch sensor, temperature sensor, timers and watchdogs Integrated

Components on Module
• 40 MHz crystal oscillator
• 8 MB SPI flash

Antenna Options
• External antenna via a connector (ESP32-S3-WROOM-1U)

Operating Conditions
• Operating voltage/Power supply: 3.0 ~ 3.6 V, -40 ~ 85 °C
