  4. Ai-Thinker Ai-WB2-12F(BLOFN4) 4MB

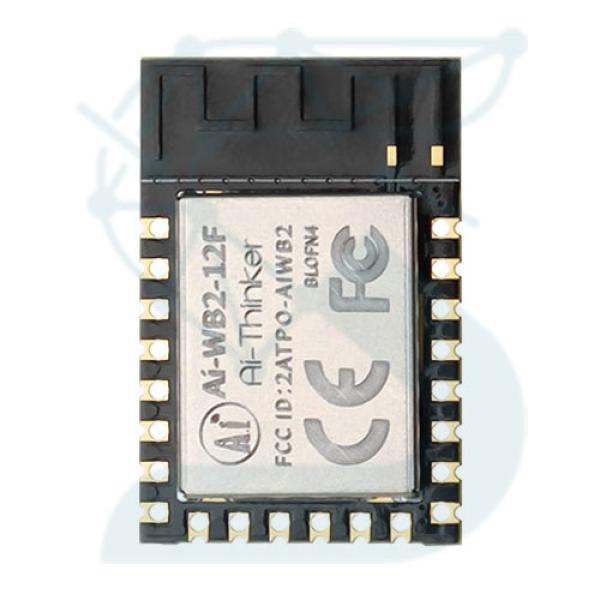

Ai-Thinker Ai-WB2-12F(BLOFN4) 4MB

Ai-Thinker Ai-WB2-12F(BLOFN4) 4MB

تومان213,033

WiFi (2.4GHz)+Bluetooth , Bluetooth BLE5.0 , Chip BL602 , 4MB Flash , UART/PWM/GPIO/ADC/I2C/SPI

شناسه:1010079 دسته بندی ها: ماژول شبکه و WiFi
  • توضیحات

  ماژول Ai-Thinker Ai-WB2-12F

 ماژول Ai-Thinker Ai-WB2-12F یکی از محصولات پیشرفته شرکت Ai-Thinker است که با هدف ارائه قابلیت‌های بی‌سیم قوی و متنوع طراحی شده است. این ماژول با استفاده از چیپ BLOFN4 و حافظه فلش 4   مگابایتی، مجموعه‌ای از ویژگی‌های برجسته را برای توسعه‌دهندگان و مهندسان فراهم می‌آورد.

ویژگی‌های کلیدی ماژول Ai-Thinker Ai-WB2-12F

 1. چیپ اصلی BLOFN4:
 - چیپ پردازنده: چیپ BLOFN4 یک سیستم روی تراشه (SoC) با قابلیت‌های پیشرفته Wi-Fi و Bluetooth است که برای پروژه‌هایی با نیازهای بالای ارتباطی و پردازشی طراحی شده است.
 - حافظه: 4MB حافظه فلش برای ذخیره‌سازی برنامه‌ها و داده‌ها و 512KB حافظه RAM برای پردازش و اجرای عملیات‌های مختلف.

 2. قابلیت‌های ارتباطی:
 - Wi-Fi: پشتیبانی از استانداردهای 802.11 b/g/n در فرکانس 2.4GHz که برای اتصال بی‌سیم پایدار و سریع به شبکه‌ها مناسب است.
 - Bluetooth: پشتیبانی از Bluetooth 5.0 و BLE (Bluetooth Low Energy) که امکان ارتباطات کم‌مصرف و پایدار را فراهم می‌آورد.
 - پروتکل‌های اینترنت: پشتیبانی از پروتکل‌های مختلف شامل TCP/IP، HTTP، MQTT و سایر پروتکل‌های مرتبط با اینترنت اشیا.

 3. پورت‌ها و اینترفیس‌ها:
 - پورت‌های ارتباطی: شامل UART، GPIO، PWM، ADC، SPI، I2C، I2S که امکان اتصال به سنسورها، عملگرها و سایر ماژول‌ها را فراهم می‌کند.
 - تعداد پایه‌ها: ماژول دارای 26 پایه ورودی و خروجی (I/O) است که به توسعه‌دهندگان اجازه می‌دهد تا پروژه‌های خود را با دقت و کنترل بالا طراحی کنند.

 4. مصرف انرژی و منابع تغذیه:
 - ولتاژ کاری: 2.3V تا 3.6V، که مناسب برای دستگاه‌های باتری‌محور است و مصرف انرژی پایینی را ارائه می‌دهد.
 - مصرف انرژی: بهینه‌سازی شده برای مصرف انرژی بسیار کم، که به افزایش عمر باتری در دستگاه‌های IoT و سایر کاربردها کمک می‌کند.

 5. ابعاد و طراحی فیزیکی:
 - ابعاد: 20.0x21.0 میلی‌متر، که برای استفاده در پروژه‌هایی با محدودیت فضا مناسب است.
  - پکیج SMD: طراحی SMD (Surface-Mount Device) ماژول، نصب آن روی بردهای مدار چاپی (PCB) را ساده‌تر می‌کند.
  - آنتن: ماژول دارای آنتن داخلی است و امکان اتصال آنتن خارجی نیز وجود دارد که انعطاف‌پذیری بیشتری در طراحی فراهم می‌کند.

 6. محدوده دمای کاری:
 - دمای عملیاتی: این ماژول قادر به عملکرد در دمای -40°C تا 85°C است که آن را برای استفاده در شرایط محیطی سخت و صنعتی مناسب می‌سازد.

کاربردهای ماژول Ai-Thinker Ai-WB2-12F

 - اینترنت اشیا (IoT): این ماژول با قابلیت‌های Wi-Fi و BLE، برای توسعه دستگاه‌های متصل به اینترنت و پروژه‌های IoT بسیار مناسب است.
 - سیستم‌های هوشمند خانگی: می‌توان از آن در سیستم‌های اتوماسیون خانگی، کنترل روشنایی، ترموستات‌های هوشمند و سیستم‌های امنیتی استفاده کرد.
 - تجهیزات پوشیدنی: با مصرف انرژی پایین و ابعاد کوچک، این ماژول برای دستگاه‌های پوشیدنی مانند ساعت‌های هوشمند و دستبندهای سلامتی مناسب است.
 - سیستم‌های نظارتی و امنیتی: ماژول Ai-WB2-12F برای توسعه سیستم‌های نظارتی و امنیتی که نیاز به ارتباطات بی‌سیم پایدار دارند، مناسب است.

مزایا و معایب ماژول Ai-Thinker Ai-WB2-12F

- مزایا:

 - قابلیت دوگانه Wi-Fi و BLE: ترکیب این دو تکنولوژی برای ارتباطات بی‌سیم سریع و کم‌مصرف، انعطاف‌پذیری بالایی را در طراحی پروژه‌ها فراهم می‌کند.
 - مصرف انرژی پایین: طراحی بهینه شده برای مصرف انرژی کم، که برای دستگاه‌های باتری‌محور و پروژه‌های با محدودیت انرژی مناسب است.
 - ابعاد کوچک و نصب آسان: طراحی SMD و ابعاد کوچک، این ماژول را برای استفاده در پروژه‌هایی با محدودیت فضا مناسب می‌کند.

- معایب:

 - پیچیدگی در طراحی: استفاده از هر دو پروتکل ارتباطی و نیاز به تنظیمات خاص ممکن است برای برخی از توسعه‌دهندگان چالش‌برانگیز باشد.
 - محدودیت حافظه: با وجود 4MB حافظه فلش، ممکن است برای پروژه‌های بسیار پیچیده نیاز به حافظه بیشتری وجود داشته باشد.

نتیجه‌گیری

 ماژول Ai-Thinker Ai-WB2-12F با ارائه ویژگی‌های پیشرفته بی‌سیم، مصرف انرژی پایین و طراحی جمع‌وجور، انتخابی مناسب برای توسعه‌دهندگان و مهندسان است که به دنبال راه‌حل‌های پیشرفته برای پروژه‌های اینترنت   اشیا  و سیستم‌های هوشمند هستند. این ماژول با ترکیب قابلیت‌های Wi-Fi و BLE، می‌تواند به بهبود عملکرد و کاهش هزینه‌های توسعه کمک کند و به‌ویژه برای پروژه‌هایی که نیاز به ارتباطات بی‌سیم پایدار دارند، مناسب است.



Ai-Thinker Manufacture
WiFi (2.4GHz)+Bluetooth Module Type
802.11b/g/n WiFi Standards
BLE 5.0 Bluetooth
BL602 Chip
2.7V ~ 3.6V Supply Voltage
4MB Flash Memory-External
– Memory-Embedded
15 (13) Number of I/O
Onboard (PCB) Antenna
UART/PWM/GPIO/ADC/I²C/SPI Interface
– Network Protocols
– Bluetooth Profiles
LCC-EP Package
Surface Mount Mounting Type
24mm x 16mm x 3.1mm Size (L x W x H)
22 Number of Terminations
-40°C ~ +85°C Operating Temp.
– Features
Active Status
SE18815 SEP Code
