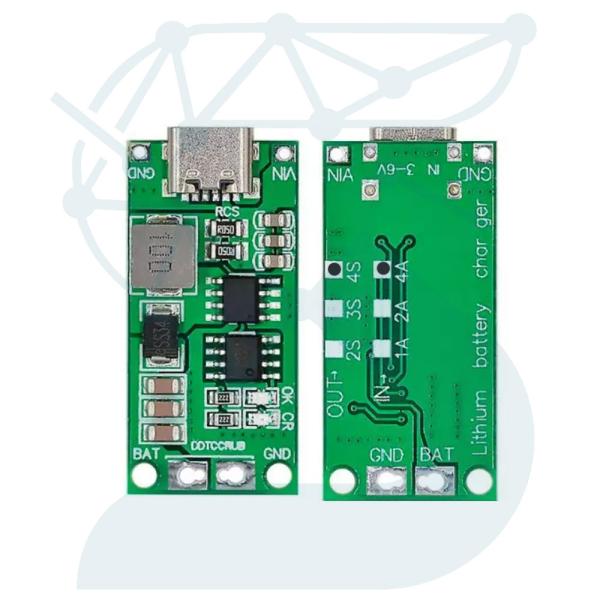

ماژول شارژر باتری لیتیومی 4CELL 4A با ورودی Type-C
معرفی محصول:
ماژول شارژر باتری لیتیومی 4CELL (چهار سلولی) با ورودی Type-C یک شارژر هوشمند و کارآمد است که برای مدیریت و شارژ باتری‌های لیتیوم-یونی یا لیتیوم-پلیمری سری 4 (4 سلولی) طراحی شده است. این ماژول با جریان شارژ تا 4 آمپر و فناوری شارژ قابل اعتماد، امکان شارژ ایمن و سریع باتری‌های لیتیومی را فراهم می‌کند. همچنین با پورت Type-C، به راحتی از منابع تغذیه مدرن مانند آداپتورها یا پاوربانک‌ها استفاده می‌کند.
مشخصات فنی:
-
ورودی تغذیه:
- پورت Type-C
- ولتاژ ورودی: 12 ولت تا 20 ولت DC
- مناسب برای آداپتورهای استاندارد PD (Power Delivery) یا منابع تغذیه دیگر.
-
خروجی شارژ:
- برای 4 سلول باتری لیتیومی سری (4S)
- ولتاژ نهایی شارژ هر سلول: 4.2 ولت (جمعاً 16.8 ولت برای 4 سلول)
- جریان شارژ: 1A تا 4A (قابل تنظیم)
-
ویژگی‌های محافظتی:
- محافظت در برابر اتصال کوتاه
- محافظت در برابر شارژ بیش از حد (Overcharge Protection)
- محافظت در برابر جریان یا ولتاژ بیش از حد
- محافظت حرارتی (Overheat Protection)
-
مدار توازن یا بالانس باتری (Battery Balancing):
- تعبیه‌شده برای بالانس ولتاژ سلول‌ها طی فرآیند شارژ.
-
ابعاد:
- طراحی فشرده و کوچک مناسب برای پروژه‌ها و دستگاه‌های پرتابل.
-
LED نمایشگر وضعیت:
- LEDهایی برای نمایش وضعیت شارژ (در حال شارژ/شارژ کامل).
-
دما کاری:
- -20°C تا +60°C
ویژگی‌ها و مزایا:
-
شارژ ایمن و مطمئن:
- با مدارهای حفاظتی مختلف، امنیت شارژ باتری‌های حساس لیتیومی تضمین می‌شود.
-
طراحی هوشمند:
- مجهز به سیستم بالانس سلولی که باعث می‌شود تمام سلول‌های باتری به طور یکنواخت شارژ شوند و عمر باتری افزایش یابد.
-
شارژ سریع:
- جریان شارژ تا 4 آمپر امکان شارژ سریع را بدون تأثیر منفی بر سلامت باتری فراهم می‌کند.
-
ورودی به‌روز Type-C:
- ورودی سازگار با منابع تغذیه مدرن، مانند آداپتورهای USB-C PD، لپ‌تاپ‌ها یا پاوربانک‌های قوی.
-
پشتیبانی از 4 سلول لیتیومی:
- مناسب برای بسته‌های باتری 4S که در دستگاه‌های پرتابل یا وسایل الکتریکی کاربرد دارند.
-
نشانگر وضعیت شارژ:
- LEDهای نمایش وضعیت، امکان پایش لحظه‌ای وضعیت شارژ را فراهم می‌کنند.
-
کاربردها:
- استفاده برای دستگاه‌های پرتابل الکتریکی، پروژه‌های DIY، ابزارهای شارژی و وسایل نقلیه الکتریکی کوچک.
کاربردها:
-
سیستم‌های پرتابل:
- شارژ بسته باتری در دستگاه‌های پرتابل مثل اسپیکرها، دریل‌های شارژی و ابزارهای الکتریکی.
-
پروژه‌های DIY:
- کاربرد در پروژه‌های خانگی و سیستم‌هایی که نیازمند باتری‌های 4S لیتیومی هستند.
-
وسایل نقلیه الکتریکی کوچک:
- مثل اسکوترها، دوچرخه‌های الکتریکی و سایر پروژه‌های مرتبط.
-
سیستم‌های خورشیدی کوچک:
- شارژ باتری در سیستم‌های خورشیدی و پروژه‌های ذخیره‌سازی انرژی.
-
پهپادها و ربات‌ها:
- کاربرد در باتری پهپادها یا ربات‌های چند موتوره.
راهنمای نصب و استفاده:
-
اتصال باتری:
- باتری‌های لیتیومی سری 4S (4 سلول) را مطابق با ترتیب صحیح به ترمینال‌های ماژول متصل کنید. (B+ به مثبت اولین سلول و B- به منفی آخرین سلول).
-
اتصال تغذیه:
- یک منبع تغذیه با ولتاژ 12 تا 20 ولت DC و جریان کافی را از طریق پورت Type-C به ماژول متصل کنید. برای بهترین عملکرد، از آداپتورهای PD استفاده کنید.
-
تنظیم جریان شارژ (اختیاری):
- در صورت نیاز می‌توانید جریان شارژ را از طریق مقاومت یا تنظیمات پیش‌فرض ماژول کنترل کنید.
-
نظارت بر وضعیت شارژ:
- هنگام شارژ، LEDهای نمایش وضعیت (قرمز برای در حال شارژ و سبز برای شارژ کامل) روشن خواهند شد.
-
پایان شارژ:
- پس از روشن شدن LED سبز (شارژ کامل)، باتری‌ها را از ماژول جدا کرده و استفاده کنید.
نکات مهم:
-
تطابق سلول‌ها:
- از استفاده از باتری‌هایی با ظرفیت یا ولتاژ نامتناسب در یک بسته 4S خودداری کنید. سلول‌ها باید باهم یکسان باشند.
-
تهویه مناسب:
- در هنگام شارژ، ماژول باید در محیطی با تهویه مناسب قرار داشته باشد تا از گرم شدن بیش از حد جلوگیری شود.
-
منبع تغذیه مناسب:
- حتماً از منبع تغذیه با توان کافی و ولتاژ مجاز استفاده کنید.
-
عدم تخلیه بیش‌ازحد:
- اگر ولتاژ باتری‌ها خیلی کم شود، ماژول ممکن است نتواند فرآیند شارژ را شروع کند.
-
نصب صحیح:
- ماژول را در جهت مناسب و بدون اتصال معکوس به باتری نصب کنید، زیرا اتصال اشتباه می‌تواند باعث آسیب جدی به مدار و باتری شود.
جمع‌بندی:
ماژول شارژر باتری لیتیومی 4CELL 4A با ورودی Type-C یک ابزار قدرتمند و ایمن برای شارژ سریع و مطمئن باتری‌های لیتیومی 4S است. این ماژول با ویژگی‌هایی مثل ورودی Type-C، شارژ سریع 4 آمپری و مدارهای حفاظتی پیشرفته، انتخابی ایده‌آل برای کاربردهای هوشمند، دستگاه‌های پرتابل و پروژه‌های DIY است.
