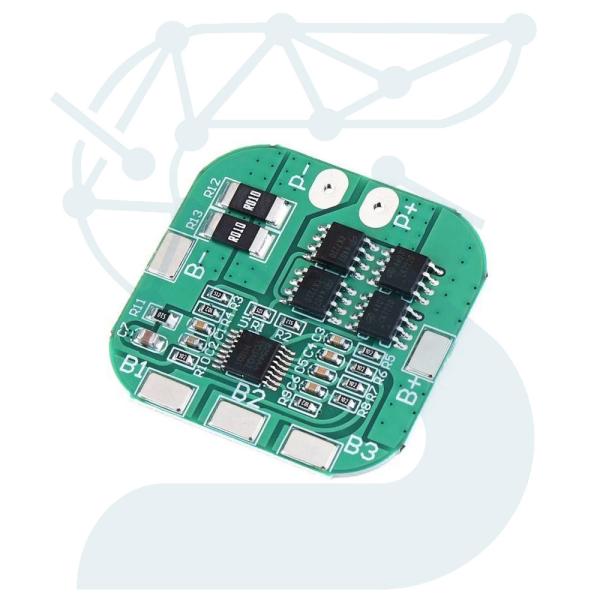

ماژول شارژر و محافظ شارژ باتری لیتیومی 4CELL 8A

ماژول شارژر و محافظ باتری لیتیومی 4Cell با ظرفیت 8 آمپر

معرفی محصول:
ماژول شارژر و محافظ باتری لیتیومی 4Cell 8A ابزاری پیشرفته و ایمن برای مدیریت شارژ و تخلیه باتری‌های لیتیومی 4 سلولی (14.8 ولت) است. این ماژول، کنترل هوشمند شارژ و حفاظت داخلی را فراهم می‌کند تا باتری‌ها در برابر خطراتی مانند شارژ بیش از حد، تخلیه بیش از حد، اتصال کوتاه، و جریان بیش از حد محافظت شوند. مناسب برای پروژه‌های الکترونیکی و دستگاه‌های متوسط با جریان مصرفی نه زیاد و نه کم که باتری‌های لیتیوم-یونی و لیتیوم-پلیمری را استفاده می‌کنند.

مشخصات فنی:

1. نوع باتری:

   • مناسب برای باتری‌های لیتیومی 4 سلولی (4Cell - 14.8 ولت)
   • پشتیبانی از باتری‌های لیتیوم-پلیمری و لیتیوم-یونی

2. ولتاژهای مربوط به شارژ و تخلیه:

   • ولتاژ شارژ کامل: 16.8 ولت
   • ولتاژ قطع شارژ کامل: 16.8 ولت
   • ولتاژ محافظ تخلیه: تقریبا 10 تا 12 ولت

3. جریان پشتیبانی‌شده:

   • حداکثر جریان شارژ: 8 آمپر
   • حداکثر جریان تخلیه: 8 آمپر

4. سیستم محافظت داخلی:

   • محافظت در برابر شارژ بیش از حد
   • محافظت در برابر تخلیه بیش از حد
   • محافظت اتصال کوتاه برای جلوگیری از آسیب به مدار.
   • محافظت در برابر جریان بیش از حد

5. ابعاد:

   • طراحی کوچک و فشرده، مناسب برای دستگاه‌های پرتابل و پروژه‌های محدود.

ویژگی‌ها و مزایا:

• حفاظت چندگانه: محافظت هوشمند داخلی برای افزایش ایمنی باتری.
• مدیریت هوشمند: کنترل ولتاژ و جریان در هنگام شارژ و تخلیه باتری.
• جریان مناسب: پشتیبانی از جریان شارژ و تخلیه 8 آمپر، مناسب برای پروژه‌های متوسط و دستگاه‌های خانگی.
• طراحی کوچک و سبک: امکان استفاده در دستگاه‌ها و ابزارهایی با فضای محدود.
• سازگاری بالا: مناسب برای انواع باتری‌های لیتیومی 4 سلولی.

کاربردها:

1. دستگاه‌های صوتی و تصویری پرتابل:

   • استفاده در اسپیکرهای بلوتوثی و دستگاه‌های پخش کوچک قابل حمل.

2. سیستم‌های ذخیره‌سازی انرژی:

   • استفاده در سیستم‌های خورشیدی یا منابع تغذیه اضطراری.

3. پروژه‌های DIY و خانگی:

   • طراحی پروژه‌هایی مانند پاوربانک‌ها و منابع تغذیه.

4. تجهیزات الکترونیکی متوسط:

   • مناسب برای ابزارهای تست، سیستم‌های کنترل، یا چراغ‌های LED.

5. سیستم‌های رباتیک کوچک:

   • مدیریت باتری‌های لیتیومی مورد استفاده در ربات‌های خانگی کوچک.

راهنمای نصب و استفاده:

اتصالات مدار:

1. ورودی برق:

   • ولتاژ ورودی از منبع تغذیه DC باید بین 16.8 ولت تا 20 ولت باشد.

2. اتصال باتری:

   • باتری‌های 4 سلولی با رعایت ترتیب و قطبیت مثبت (+) و منفی (-) به ترمینال مدار متصل شوند.

3. خروجی مدار:

   • خروجی مدار به بار یا دستگاه مورد نظر متصل شود.

تنظیمات و عملکرد محافظ:

• ماژول به صورت خودکار ولتاژ و جریان شارژ را مدیریت کرده و باتری را در برابر شارژ یا تخلیه بیش از حد محافظت می‌کند.
• جریان خروجی با توجه به مصرف دستگاه تنظیم می‌شود.

نکات مهم و ایمنی:

1. تغذیه مناسب:

   • از منبع تغذیه DC پایدار و با کیفیت بالا استفاده کنید تا عملکرد مدار مختل نشود.

2. اتصالات دقیق:

   • قطب‌های B+ و B- به درستی نصب شوند؛ رعایت اشتباه قطبیت ممکن است به مدار آسیب برساند.

3. محافظت دما:

   • مدار را در محیطی با دما معتدل و تهویه مناسب نصب کنید تا از افزایش بیش از حد دما جلوگیری شود.

4. باتری مناسب:

   • باتری باید حتما از نوع لیتیومی 4 سلولی باشد و ظرفیت مناسب آن انتخاب شود تا با مصرف مدار سازگار باشد.

5. جریان متناسب با بار:

   • بار دستگاه متصل باید جریان کمتر یا مساوی 8 آمپر داشته باشد.

جمع‌بندی:

ماژول شارژر 4Cell با جریان 8 آمپر یک انتخاب هوشمند و ایمن برای مدیریت باتری‌های لیتیومی چهار سلولی در دستگاه‌هایی با جریان متوسط است. طراحی فشرده و عملکرد محافظتی این ماژول آن را برای استفاده در اسپیکرهای قابل حمل، ابزارهای الکتریکی کوچک، پروژه‌های DIY، و سیستم‌های ذخیره انرژی خورشیدی مناسب ساخته است.
