این ماژول مناسب برای تولید بخار آب سرد در انواع مختلف اپلیکیشن‌ها از جمله بخش‌های آموزشی، صنعتی و عمومی می‌باشد و با استفاده از ورودی USB Type-C و ولتاژ 5 ولت DC به راحتی قابل استفاده است.
ابعاد:
- ابعاد کلی: 36x19x12 میلی‌متر
ویژگی‌ها و مشخصات فنی:
- نوع کالا : ماژول تولید بخار سرد
- ولتاژ کاری : 5 ولت DC
- نوع ورودی : USB Type-C
- حداکثر جریان مصرفی : 0.2 آمپر
- حداکثر قدرت : 2 وات
- فرکانس پیزو : 108 کیلوهرتز
- قطر اصلی پیزو : حدود 16 میلی‌متر
- قطر بیرونی پیزو با حلقه سیلیکونی : حدود 20 میلی‌متر
- طول اسفنج : 100 میلی‌متر
- قطر اسفنج : 10 میلی‌متر
- طول سیم : حدود 8 سانتی‌متر
- اندازه برد درایور : تقریباً 36x12x19 میلی‌متر
- مناسب برای استفاده آموزشی، صنعتی و عمومی
- ماژول با استفاده از اسفنج استوانه‌ای و پیزو، بخار آب سرد تولید می‌کند.

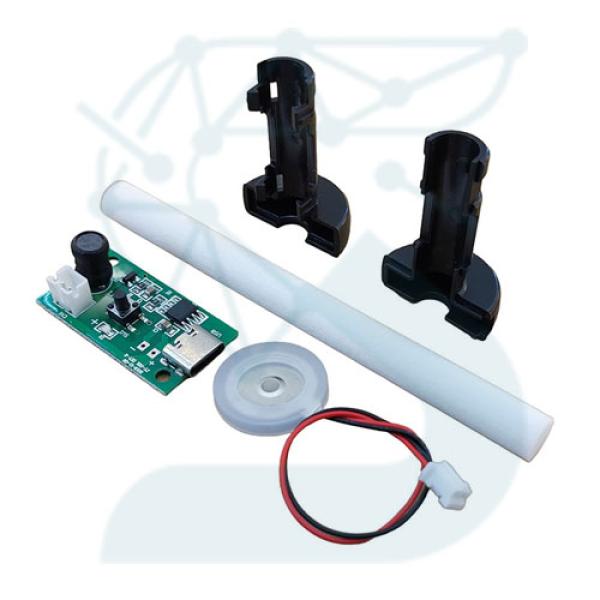

- به همراه ماژول، یک پیزو 108 کیلوهرتز و یک اسفنج استوانه‌ای با قطر 1 سانتی‌متر و طول 10 سانتی‌متر ارائه شده است.
- دکمه‌ای بر روی ماژول برای راه‌اندازی و قطع کردن مدار موجود است.
