ماژول GPS موقعیت یاب ماهواره ای مدل GY-NEO-6M

ماژول GPS مدل GY-NEO-6M

معرفی محصول:

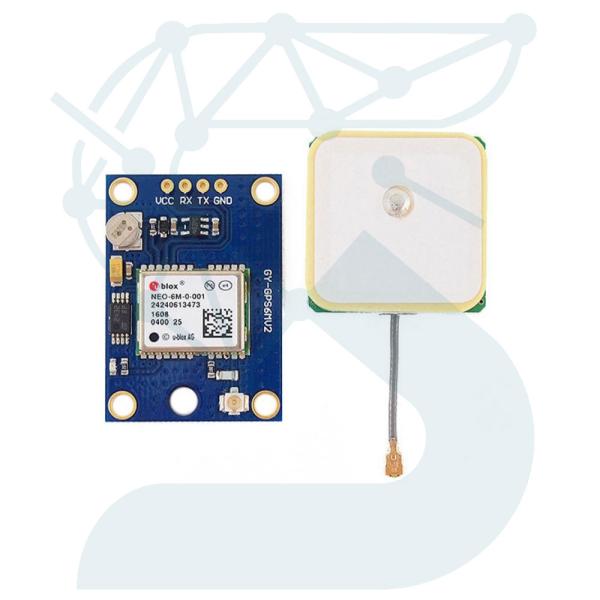

ماژول GPS مدل GY-NEO-6M یک گیرنده موقعیت‌یابی ماهواره‌ای است که از سیستم موقعیت‌یابی جهانی (GPS) برای تعیین موقعیت مکانی دقیق استفاده می‌کند. این ماژول تحت برند UBlox طراحی شده و دارای عملکرد بسیار پایدار و دقیق برای دریافت داده‌های موقعیت (مختصات جغرافیایی)، سرعت، ارتفاع و زمان است. با آنتن سرامیکی داخلی و حافظه EEPROM، این ماژول کاملاً مناسب برای کاربردهای DIY، رباتیک، پهپادها و دستگاه‌های موقعیت‌یاب است.

مشخصات فنی:

1. تراشه GPS:

   • تراشه اصلی: NEO-6M GPS از شرکت UBlox

2. ورودی تغذیه:

   • ولتاژ کاری: 2.7 ولت تا 3.6 ولت DC (معمولاً 3.3 ولت)
   • امکان تغذیه از طریق ماژول رگولاتور داخلی (پشتیبانی ورودی تا 5 ولت).

3. خروجی داده:

   • پروتکل ارتباطی: UART (سریال)
   • نرخ انتقال داده (Baud Rate): 9600 بیت بر ثانیه (قابل تنظیم)
   • داده‌های GPS شامل:
     • طول جغرافیایی (Longitude)
     • عرض جغرافیایی (Latitude)
     • ارتفاع (Altitude)
     • زمان UTC و تاریخ
     • سرعت و جهت حرکت (Speed & Course)

4. حافظه داخلی:

   • EEPROM داخلی برای ذخیره تنظیمات و داده.

5. آنتن GPS:

   • آنتن سرامیکی داخلی با حساسیت بالا.
   • امکان اتصال آنتن خارجی فعال برای تقویت گیرندگی.

6. دقت GPS:

   • خطای موقعیت (Accuracy): حدود 2.5 متر (با سیگنال کامل)

7. سرعت آپدیت داده:

   • حداکثر نرخ آپدیت: 5 هرتز

8. کنترل:

   • پشتیبانی از دستورات NMEA برای ارسال و دریافت داده‌های تنظیمات ماژول.

9. ابعاد:

   • ماژول: 25 × 35 میلی‌متر
   • وزن: بسیار کم (~5 گرم).

10. دما کاری:

    • دمای کاری: -40°C تا +85°C

ویژگی‌ها و مزایا:

1. گیرندگی دقیق و قوی:

   • تراشه NEO-6M با حساسیت بالا قابلیت تعیین موقعیت دقیق حتی در شرایط نامساعد سیگنال.

2. آنتن سرامیکی داخلی:

   • توانایی دریافت سیگنال GPS بدون نیاز به آنتن خارجی (قابلیت اتصال آنتن خارجی نیز موجود است).

3. پشتیبانی از پروتکل NMEA:

   • امکان دریافت داده‌های استاندارد در قالب جملات NMEA برای استفاده در پروژه‌های نرم‌افزاری مختلف.

4. قابلیت ذخیره‌سازی تنظیمات:

   • حافظه EEPROM داخلی برای ذخیره تنظیمات ماژول.

5. سازگاری بالا:

   • مناسب برای اتصال مستقیم به میکروکنترلرها مانند Arduino، STM32 و Raspberry Pi.

6. مقاومت در برابر دما:

   • قابلیت کار در شرایط دمایی سخت (برای پروژه‌های صنعتی و فضای باز).

7. کاربرد گسترده:

   • امکان استفاده در پهپادها، سیستم‌های ناوبری، نقشه‌برداری و ردیابی.

کاربردها:

1. پهپادها و روباتیک:

   • تعیین موقعیت و حرکت در پروژه‌های پهپادها و ربات‌های خودمختار.

2. سیستم‌های ناوبری:

   • طراحی سیستم‌های ناوبری در خودروها، کشتی‌ها یا مسیریابی شخصی.

3. سیستم‌های ردیابی:

   • ردیابی اشیاء یا افراد، مانند پروژه‌های ردیاب خودرو.

4. پروژه‌های DIY:

   • قابل استفاده در پروژه‌های خانگی مانند طراحی نقشه‌یاب یا سیستم‌های موقعیت‌یابی.

5. مسیریابی و نقشه‌برداری:

   • جمع‌آوری داده‌های موقعیت برای کاربردهای نقشه‌برداری جغرافیایی.

راهنمای نصب و استفاده:

1. اتصال تغذیه:

   • ولتاژ ورودی ماژول را به 3.3 ولت DC (یا از 5 ولت با مدار تطبیق) اعمال کنید. توجه داشته باشید ولتاژ بیش از محدوده مجاز موجب آسیب ماژول خواهد شد.

2. اتصال به میکروکنترلر:

   • RX و TX ماژول را به پایه‌های سریال میکروکنترلر (مانند Arduino یا STM32) متصل کنید. معمولاً:
     • TX ماژول → RX میکروکنترلر
     • RX ماژول → TX میکروکنترلر

3. نرخ انتقال داده:

   • بررسی کنید که نرخ انتقال داده UART در میکروکنترلر روی 9600 بیت بر ثانیه تنظیم شده باشد.

4. تنظیمات نرم‌افزاری:

   • از دستورات NMEA استفاده کنید تا داده‌های GPS مانند طول عرض جغرافیایی، سرعت، ارتفاع و زمان را دریافت کنید. قابلیت تبدیل داده‌ها به مختصات قابل نمایش بر روی نقشه در نرم‌افزارها وجود دارد.

5. اتصال آنتن:

   • در صورت نیاز به تقویت سیگنال، آنتن خارجی فعال را به ماژول متصل کنید.

6. تست و اجرای پروژه:

   • پس از اتصال و تغذیه، داده‌های GPS را در نرم‌افزار، سریال مانیتور یا ذخیره‌کننده مشاهده کنید.

دستورات NMEA:

ماژول از دستورات NMEA برای ارسال داده استفاده می‌کند. برخی دستورات مهم:

1. GPGGA: داده‌های موقعیت جغرافیایی.
2. GPRMC: داده‌های کامل شامل سرعت، زمان و موقعیت.
3. GPVTG: اطلاعات جهت و مسیر حرکت.
4. GPGSV: اطلاعات ماهواره‌های موجود.

نکات مهم:

1. سیگنال GPS:

   • برای بهترین عملکرد، ماژول را در مکانی بدون مانع بزرگ (آسمان باز) قرار دهید تا از گیرندگی بهتر سیگنال برخوردار شود.

2. ولتاژ تغذیه:

   • از ولتاژهای خارج از محدوده مجاز خودداری کنید؛ ولتاژ بسیار بالا می‌تواند به تراشه آسیب برساند.

3. کاربرد در فضای باز:

   • این ماژول برای استفاده در فضای باز طراحی شده و نباید در محیط‌های داخلی انتظار گیرندگی مطلوب داشت.

4. استفاده از آنتن خارجی:

   • در صورت ضعف گیرندگی، می‌توانید از یک آنتن خارجی فعال با حساسیت بالا استفاده کنید.

5. حفاظت از ماژول:

   • از اتصال اشتباه RX و TX و همچنین تغییرات ناگهانی ولتاژ تغذیه خودداری کنید.

جمع‌بندی:

ماژول GPS GY-NEO-6M یک انتخاب عالی برای پروژه‌های موقعیت‌یابی است. با قابلیت گیرندگی دقیق و پشتیبانی از پروتکل‌های استاندارد GPS، این ماژول ابزار قدرتمندی برای پروژه‌های DIY، پهپادها و سیستم‌های نقشه‌برداری است. اگر به داده‌های مکانی دقیق، پایدار و قابل اعتماد نیاز دارید، این ماژول گزینه‌ای قابل اعتماد و انعطاف‌پذیر است.
