ماژول نشانگر شارژ باتری لیتیوم یون 1 تا 8 سل

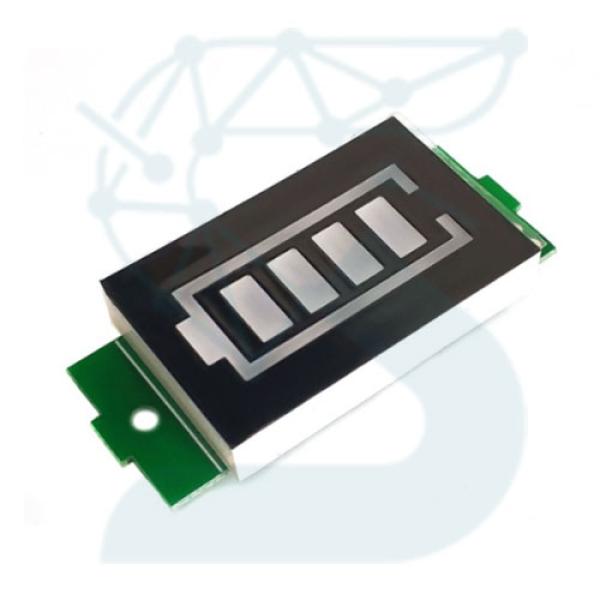

ماژول نشانگر شارژ باتری لیتیوم یون 1 تا 8 سل یک ابزار مفید برای نظارت بر وضعیت شارژ باتری‌های لیتیومی است. این ماژول به طور خاص برای نمایش وضعیت باتری‌های لیتیوم یون که شامل یک تا هشت سلول است، طراحی شده است. با استفاده از این ماژول، می‌توانید به راحتی وضعیت شارژ باتری‌های خود را با استفاده از نمایشگر نوار بصری مشاهده کنید.
ویژگی‌های کلیدی:
- پوشش گسترده: قابلیت نمایش وضعیت باتری‌های لیتیومی از یک سلول تا هشت سلول.
- نمایش نوار بصری: نوار نمایشگر با رنگ قرمز و چراغ‌های داخلی آبی برای نمایش وضعیت شارژ.
- تنظیم آسان: با استفاده از جامپر در پشت ماژول، می‌توانید تعداد سلول‌های باتری را تنظیم کنید و وضعیت شارژ را دقیقاً مشاهده کنید.
مشخصات فنی:
- ولتاژ کاری: 3 تا 34 ولت
- جریان کاری: 5 میلی‌آمپر
- دمای کاری: -20 تا 50 درجه سانتی‌گراد
- خطای ولتاژ: 2% (برای دقت بالاتر به تجهیزات خاص نیاز است)
- ابعاد: 43.5 20 میلی‌متر
نحوه استفاده:
1. اتصال: مثبت و منفی نمایشگر را به ترمینال‌های مثبت و منفی باتری متصل کنید. نمایشگر وضعیت واقعی شارژ باتری را نمایش می‌دهد.
2. انتخاب تعداد سلول‌ها: با استفاده از جامپر در پشت ماژول، تعداد سلول‌های باتری را تنظیم کنید. برای مثال، برای تست باتری 2S (دو باتری لیتیومی 3.7 ولتی به صورت سری)، باید جامپر مربوط به S2 را انتخاب کنید.
3. محدوده ولتاژ: ولتاژ باتری نباید از 4.3 N (که N تعداد سلول‌هاست) تجاوز کند. برای مثال، برای انتخاب S3، حداکثر ولتاژ باید از 12.9 ولت بیشتر نباشد.
نمایش وضعیت شارژ:
- ولتاژ بیشتر از N 3.3V: روشن شدن یک نوار نمایشگر.
- ولتاژ بیشتر از N 3.5V: روشن شدن دو نوار نمایشگر.
- ولتاژ بیشتر از N 3.7V: روشن شدن سه نوار نمایشگر.
- ولتاژ بیشتر از N 3.9V: روشن شدن چهار نوار نمایشگر.
- ولتاژ کمتر از N 3.3V: خاموش شدن تمامی نوارها، به معنی نیاز به شارژ باتری.
