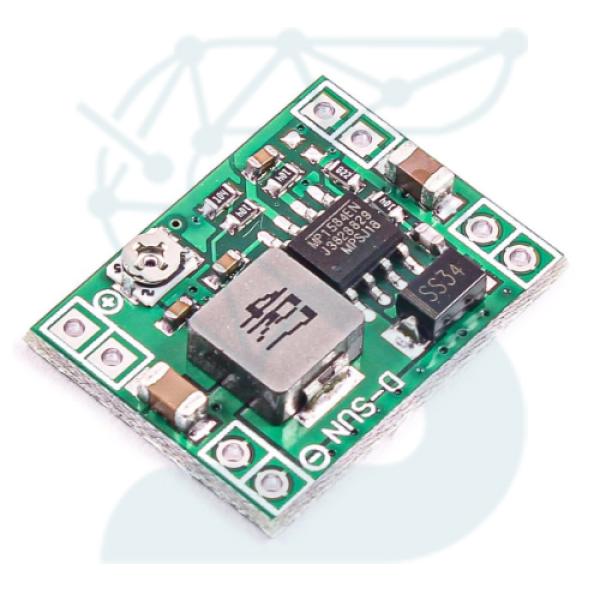

ماژول کاهنده ولتاژ Step Down MP1584
ماژول کاهنده ولتاژ Step Down MP1584 یک رگولاتور سوئیچینگ DC-DC با بازده بالا و اندازه کوچک است که برای تبدیل ولتاژهای ورودی بالاتر به ولتاژهای پایین‌تر طراحی شده است. این ماژول بر پایه‌ی چیپ MP1584 ساخته شده و به دلیل ابعاد کوچک، کارایی بالا و تنظیم دقیق ولتاژ خروجی، در بسیاری از پروژه‌های الکترونیکی و کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
ویژگی‌ها و مشخصات فنی
1. ولتاژ ورودی:
- رنج ولتاژ ورودی: 4.5V تا 28V
- این ماژول قادر به کاهش ولتاژ ورودی از حداکثر 28 ولت به ولتاژ خروجی پایین‌تر است.
2. ولتاژ و جریان خروجی:
- رنج ولتاژ خروجی: 0.8V تا 20V (قابل تنظیم)
- جریان خروجی: حداکثر 2A
3. بازدهی:
- بازده تبدیل: تا 96% که باعث کاهش حرارت و افزایش کارایی ماژول می‌شود.
4. فرکانس سوئیچینگ:
- فرکانس سوئیچینگ: 1.5MHz که باعث کاهش اندازه قطعات جانبی و افزایش پایداری ولتاژ خروجی می‌شود.
5. ویژگی‌های حفاظت:
- محافظت در برابر اضافه جریان (Overcurrent Protection)
- محافظت در برابر دمای بیش از حد (Overtemperature Protection)
- محافظت در برابر ولتاژ ورودی بالا (Overvoltage Protection)
6. ابعاد:
- طول: 22 میلی‌متر
- عرض: 17 میلی‌متر
- ارتفاع: 4 میلی‌متر
عملکرد و کاربردها
- کاهش ولتاژ برای میکروکنترلرها و ماژول‌ها: این ماژول به‌طور گسترده برای تأمین ولتاژ مورد نیاز ماژول‌ها و میکروکنترلرهایی که به ولتاژهای پایین‌تر نیاز دارند، استفاده می‌شود. به عنوان مثال، می‌توان ولتاژ 12 ولت را به 5 ولت یا 3.3 ولت کاهش داد.
- پروژه‌های قابل حمل و دستگاه‌های کم‌مصرف: به دلیل بازدهی بالا و ابعاد کوچک، این ماژول در پروژه‌های قابل حمل و دستگاه‌هایی که نیاز به مصرف انرژی کم دارند، بسیار مناسب است.
- کاربردهای صنعتی: این ماژول به‌طور گسترده در تجهیزات صنعتی برای تامین ولتاژهای دقیق و پایدار استفاده می‌شود.
مزایا و معایب
مزایا:
- ابعاد کوچک: اندازه کوچک این ماژول باعث می‌شود که به راحتی در فضاهای محدود قرار گیرد.
- بازدهی بالا: با بازدهی تا 96%، این ماژول باعث کاهش مصرف انرژی و تولید حرارت کمتر می‌شود.
- ولتاژ خروجی قابل تنظیم: امکان تنظیم دقیق ولتاژ خروجی برای استفاده در کاربردهای مختلف.
معایب:
- جریان محدود: حداکثر جریان خروجی 2 آمپر ممکن است برای کاربردهای با جریان بالا کافی نباشد.
- نیاز به تنظیمات دقیق: برای دستیابی به ولتاژ خروجی مطلوب، تنظیم دقیق پتانسیومتر ضروری است که ممکن است برای کاربران مبتدی چالش‌برانگیز باشد.
نتیجه‌گیری
ماژول کاهنده ولتاژ Step Down MP1584 با ویژگی‌های برجسته‌ای مانند ابعاد کوچک، بازدهی بالا و ولتاژ خروجی قابل تنظیم، یک انتخاب عالی برای کاهش ولتاژ در پروژه‌های الکترونیکی و صنعتی است. این ماژول به‌ویژه برای پروژه‌هایی که نیاز به تأمین ولتاژ دقیق و پایدار دارند، بسیار مناسب است. با توجه به قابلیت‌ها و قیمت مناسب، این ماژول می‌تواند به راحتی نیازهای مختلف شما را در تأمین ولتاژ برآورده سازد.
