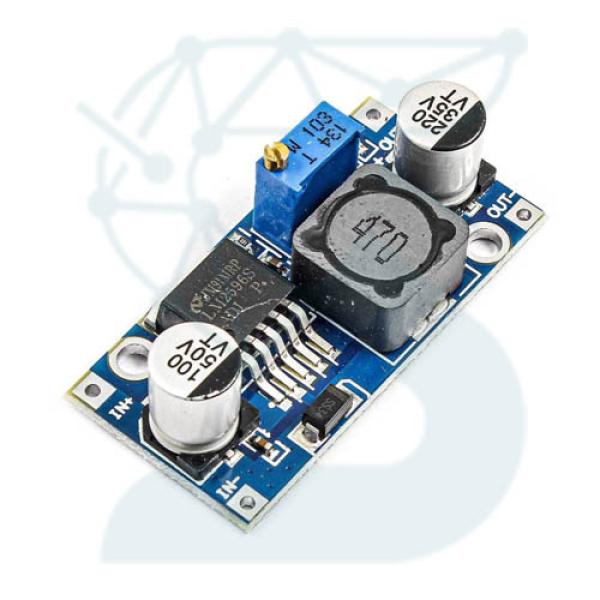

ماژول کاهنده ولتاژ StepDown LM2596S
ماژول کاهنده ولتاژ StepDown LM2596S یکی از محبوب‌ترین ماژول‌ها برای کاهش و تثبیت ولتاژ در پروژه‌های الکترونیکی است. این ماژول که بر پایه رگولاتور سوئیچینگ LM2596S طراحی شده، به دلیل کارایی بالا، پایداری و قابلیت تنظیم دقیق ولتاژ خروجی، به‌طور گسترده در سیستم‌های تغذیه و پروژه‌های DIY (Do It Yourself) استفاده می‌شود.
ویژگی‌های کلیدی ماژول LM2596S
1. عملکرد کاهش ولتاژ:
- کاهش ولتاژ ورودی: ماژول LM2596S توانایی کاهش ولتاژ ورودی DC را به سطح ولتاژ خروجی تنظیم‌شده دارد. این ویژگی امکان استفاده از منابع تغذیه با ولتاژ بالاتر و تنظیم آن‌ها به ولتاژ مورد نیاز مدارهای حساس را فراهم می‌کند.
- خروجی قابل تنظیم: با استفاده از یک پتانسیومتر روی ماژول، می‌توان ولتاژ خروجی را به صورت دقیق بین 1.25V تا 35V تنظیم کرد.
2. مشخصات فنی:
- ورودی ولتاژ: محدوده ولتاژ ورودی بین 4.5V تا 40V است که امکان استفاده از منابع تغذیه مختلف را فراهم می‌کند.
- جریان خروجی: حداکثر جریان خروجی ماژول 3A است، که برای بسیاری از کاربردهای عمومی و صنعتی مناسب است.
- راندمان تبدیل: راندمان بالا تا 92% که باعث کاهش حرارت و افزایش طول عمر ماژول می‌شود.
- فرکانس سوئیچینگ: 150 کیلوهرتز، که باعث کوچک‌تر شدن قطعات و بهبود عملکرد رگولاتور می‌شود.
3. ویژگی‌های حفاظتی:
- محافظت در برابر اتصال کوتاه: ماژول دارای حفاظت در برابر اتصال کوتاه است که از آسیب دیدن مدار و ماژول جلوگیری می‌کند.
- محافظت در برابر حرارت بالا: با افزایش دما، عملکرد ماژول تنظیم می‌شود تا از افزایش حرارت بیش از حد جلوگیری کند.
کاربردهای ماژول LM2596S
1. تأمین ولتاژ پایدار: استفاده در سیستم‌هایی که نیاز به یک ولتاژ پایدار و قابل تنظیم دارند، مانند مدارهای دیجیتال، پروژه‌های آردوینو، و سیستم‌های رباتیک.
2. تغذیه دستگاه‌های حساس: ایده‌آل برای تأمین تغذیه دستگاه‌هایی که نیاز به ولتاژ دقیق و پایدار دارند، از جمله ماژول‌های RF، سنسورها و میکروکنترلرها.
3. کاربردهای صنعتی و خانگی: استفاده در دستگاه‌های الکترونیکی خانگی و صنعتی که نیاز به کاهش و تثبیت ولتاژ دارند.
مزایا و معایب ماژول LM2596S
مزایا:
- راندمان بالا: کاهش حرارت تولید شده و افزایش بازدهی.
- خروجی قابل تنظیم: امکان تنظیم دقیق ولتاژ برای کاربردهای مختلف.
- حفاظت چندگانه: ایمنی بالا در برابر مشکلات رایج مانند اتصال کوتاه و حرارت بیش از حد.
معایب:
- محدودیت جریان: جریان خروجی محدود به 3A که ممکن است برای برخی از کاربردهای با جریان بالا مناسب نباشد.
- نویز سوئیچینگ: ممکن است در برخی کاربردهای حساس به نویز، ایجاد تداخل کند.
نتیجه‌گیری
ماژول کاهنده ولتاژ StepDown LM2596S با توجه به ویژگی‌های قابل تنظیم بودن ولتاژ خروجی، راندمان بالا و حفاظت‌های چندگانه، انتخابی عالی برای پروژه‌های الکترونیکی است که نیاز به مدیریت دقیق ولتاژ دارند. این ماژول با ترکیب قابلیت‌ها و کارایی بالا، به یکی از ابزارهای ضروری در جعبه ابزار مهندسان و علاقه‌مندان به الکترونیک تبدیل شده است.
