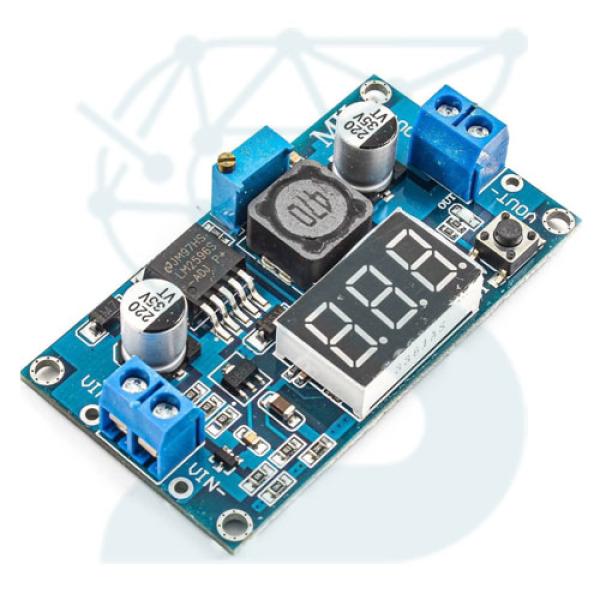

ماژول مبدل DC/DC کاهنده با استفاده از آی‌سی تنظیم‌کننده LM2596 یکی از محصولات کاربردی برای کاهش ولتاژ و رگولاسیون جریان است. این ماژول با دو پایه برای ورودی (+IN و –IN) و دو پایه برای خروجی (+OUT و –OUT) طراحی شده و قادر به پذیرش ولتاژ ورودی بین 4 تا 35 ولت DC می‌باشد. خروجی ولتاژ آن نیز با استفاده از پتانسیومتر تعبیه شده روی برد بین 1.5 ولت تا 30 ولت قابل تنظیم است.
ویژگی‌های کلیدی
- مبدل DC/DC کاهنده (رگولاتور متغیر): این ماژول به منظور کاهش ولتاژ و تثبیت آن با استفاده از آی‌سی LM2596 طراحی شده است.
- ولتاژ ورودی و خروجی: ولتاژ ورودی بین 4 تا 35 ولت DC و ولتاژ خروجی قابل تنظیم بین 1.25 ولت تا 30 ولت.
- جریان بار و توان: ماکزیمم جریان بار 3 آمپر و توان خروجی تا 75 وات با استفاده از هیت سینک.
- راندمان بالا: طراحی این ماژول با فرکانس سوئیچینگ 150 کیلوهرتز باعث کاهش نیاز به المان‌های فیلترینگ بزرگ‌تر شده و راندمان بالایی را ارائه می‌دهد.
- محافظت: دارای محافظت در برابر افزایش حرارت و جریان بیش از حد.
- نمایشگر ولتاژ: ماژول مجهز به نمایشگر سون سگمنت است که با استفاده از یک کلید می‌توانید ولتاژ ورودی و خروجی را مشاهده کنید.
مشخصات فنی
- آی‌سی : LM2596
- ولتاژ ورودی: 4 تا 35 ولت DC
- ولتاژ خروجی: 1.25 تا 30 ولت DC قابل تنظیم
- جریان خروجی: ماکزیمم 3 آمپر
- توان: 75 وات با استفاده از هیت سینک
- ابعاد فیبر: 66*35 میلی‌متر
- نوع فیبر: فایبر گلاس دورو
- نوع کانکتور: ترمینال پیچی
- نمایشگر: سون سگمنت
- دمای کاری: حداکثر 50 درجه سانتی‌گراد
- کاربرد: استفاده نیمه صنعتی
- سایر قابلیت‌ها: دارای میکروسوئیچ جهت مدیریت نمایشگر
مزایا و کاربردها
این ماژول به دلیل طراحی با کیفیت و قابلیت‌های فراوان، مناسب برای استفاده در پروژه‌های نیمه صنعتی و آموزشی است. از جمله مزایای آن می‌توان به راندمان بالا، تنظیم ولتاژ خروجی، و محافظت در برابر افزایش حرارت و جریان اشاره کرد. این ماژول مناسب برای استفاده در پروژه‌های مختلف الکترونیکی و صنعتی است که نیاز به تنظیم دقیق ولتاژ دارند.
