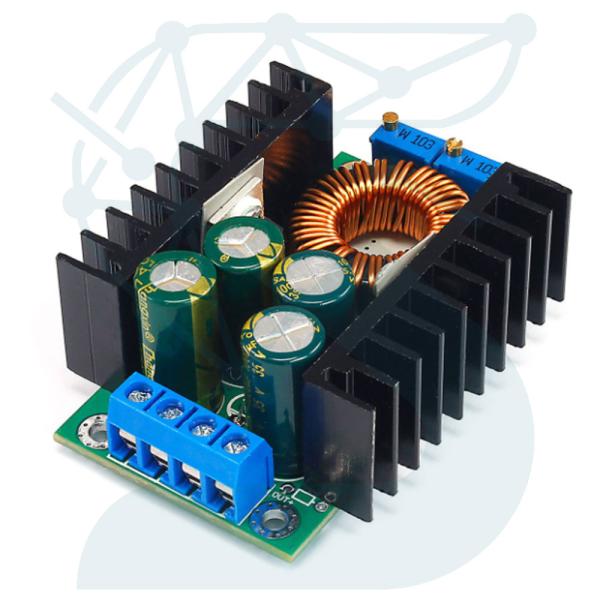

ماژول کاهنده ولتاژ (Step Down) 300W مدل XL4016
معرفی محصول:
ماژول کاهنده ولتاژ Step Down XL4016 یکی از پرکاربردترین ماژول‌های کاهنده ولتاژ است که به لطف طراحی قدرتمند خود، توانایی انتقال توان تا 300 وات را داراست. این ماژول با بهره‌گیری از ترانسفورماتور DC-DC و تراشه قدرتمند XL4016، توانایی کاهش ولتاژ ورودی به ولتاژ خروجی دلخواه (با جریان خروجی تا 8 آمپر) را با راندمان بالا فراهم می‌کند. این محصول یک انتخاب مناسب برای تغذیه انواع دستگاه‌های الکترونیکی، باتری شارژرها، پروژه‌های DIY و سیستم‌های صنعتی می‌باشد.
ویژگی‌های فنی:
-
توان خروجی بالا:
توان خروجی ماژول به حداکثر میزان 300 وات می‌رسد که برای استفاده در انواع سیستم‌های پر مصرف مناسب است. -
ولتاژ ورودی گسترده:
این ماژول از ولتاژ ورودی 7 تا 40 ولت DC پشتیبانی می‌کند که انعطاف‌پذیری بالایی برای منابع تغذیه مختلف فراهم می‌سازد. -
ولتاژ خروجی قابل تنظیم:
ولتاژ خروجی را می‌توان به راحتی بین 1.25 تا 36 ولت DC تنظیم کرد، که آن را مناسب برای کاربری‌های متنوع می‌سازد. -
راندمان بالا:
راندمان این ماژول می‌تواند در شرایط ایده‌آل تا 95% برسد، که باعث کاهش تلفات انرژی و گرمای تولیدی می‌شود. -
جریان خروجی بالا:
این ماژول تا 8 آمپر جریان خروجی را پشتیبانی می‌کند، که برای دستگاه‌های پر توان بسیار مناسب است. -
طراحی مقاوم:
ماژول دارای هیت‌سینک داخلی برای کنترل گرما بوده و به همین دلیل در استفاده مداوم و تحت بارهای سنگین عملکرد پایدار ارائه می‌دهد. -
محافظت داخلی:
مجهز به سیستم محافظت در برابر اتصال کوتاه، دمای بیش از حد و اضافه بار، که امنیت دستگاه‌های متصل به ماژول را تأمین می‌کند. -
کنترل آسان:
تنظیم ولتاژ و جریان خروجی به کمک پتانسیومترهای موجود روی برد به سادگی امکان‌پذیر است.
کاربردها:
ماژول XL4016 به دلیل انعطاف‌پذیری و توان بالا، در پروژه‌های متنوعی کاربرد دارد:
-
شارژ باتری:
استفاده برای شارژ انواع باتری‌های لیتیومی، نیکل-کادمیوم و سرب-اسیدی. -
تغذیه دستگاه‌های الکترونیکی و ماژول‌ها:
استفاده برای تأمین انرژی سیستم‌های کم‌مصرف یا پُرمصرف در ولتاژهای پایین‌تر از ولتاژ منبع. -
سیستم‌های صوتی و LED:
تغذیه تقویت‌کننده‌های صوتی یا مدارهای نورپردازی LED با ولتاژ و جریان مناسب. -
تغذیه پروژه‌های DIY:
تغذیه انواع مدارهای شخصی‌سازی شده مانند ربات‌ها و پروژه‌های الکترونیکی. -
کاربردهای صنعتی:
تنظیم و کاهیدن ولتاژ در انواع دستگاه‌های صنعتی یا تجهیزات تست و اندازه‌گیری.
مزایا:
- تنظیم‌پذیری: قابلیت تنظیم دقیق ولتاژ و جریان خروجی.
- پایداری بالا: بهره‌وری عالی و عدم افت ولتاژ در شرایط بار سنگین.
- ایمنی: محافظت در برابر اتصال کوتاه و دمای بیش از حد.
- عملکرد قوی: توانایی کاهیدن ولتاژ با جریان خروجی بالا برای دستگاه‌های قدرتی.
- طراحی مقاوم: تحمل بار سنگین به لطف هیت‌سینک و کاهش گرمای تولیدی.
راهنمای نصب و استفاده محصول:
-
اتصال ورودی:
- ولتاژ ورودی را به پین‌های مخصوص (VIN+) و (GND) متصل کنید.
- توجه داشته باشید ولتاژ ورودی باید حداقل 2 ولت بالاتر از ولتاژ خروجی مورد نظر باشد.
-
تنظیم ولتاژ خروجی:
- از پیچ تنظیم ولتاژ (پتانسیومتر) برای کاهش یا افزایش ولتاژ خروجی استفاده کنید.
- ولتاژ خروجی را با یک مولتی‌متر اندازه‌گیری کنید تا مقدار دقیق تنظیم شود.
-
اتصال بار:
- بار یا دستگاه مورد نظر خود را به پین‌های خروجی (VOUT+) و (GND) متصل کنید.
-
آزمایش جریان:
- بررسی کنید که جریان خروجی از مقدار 8 آمپر تجاوز نکند تا از آسیب به ماژول جلوگیری شود.
-
توجه به دما:
- در بارهای سنگین یا استفاده طولانی، حتماً ماژول را در مکانی با تهویه مناسب قرار دهید.
نکات ایمنی:
- ولتاژ ورودی نباید از محدوده 7 تا 40 ولت DC بیشتر باشد.
- هرگز قطب‌های ورودی و خروجی را اشتباه متصل نکنید.
- از بارهایی که از جریان حداکثر 8 آمپر فراتر می‌روند، استفاده نکنید.
- تنظیم ولتاژ را با نهایت دقت انجام دهید و قبل از اتصال دستگاه گران‌قیمت، ولتاژ خروجی را تست کنید.
- برای امنیت بیشتر، از یک فیوز مناسب در مسیر ورودی استفاده نمایید.
جمع‌بندی:
ماژول کاهنده ولتاژ Step Down XL4016 با توان 300 وات، ولتاژ خروجی قابل تنظیم و جریان بالا، انتخابی ایده‌آل برای کاربردهای صنعتی، خانگی و پروژه‌های شخصی است. توانایی این ماژول در کاهش ولتاژ ورودی و ارائه ولتاژ خروجی پایدار، همراه با محافظت‌های داخلی و عملکردی مطمئن، آن را به یکی از محبوب‌ترین و مقرون به‌صرفه‌ترین گزینه‌ها در میان محصولات مشابه تبدیل کرده است. اگر به دنبال ماژولی با راندمان بالا و انعطاف‌پذیری مناسب هستید، ماژول XL4016 می‌تواند نیازهای شما را برآورده سازد.
