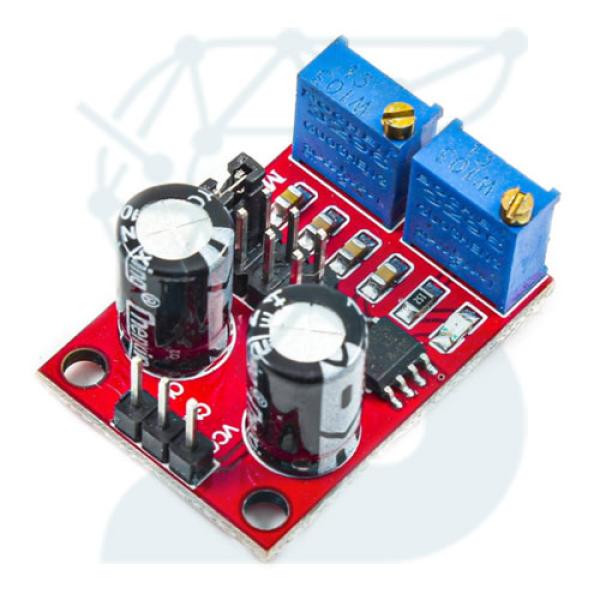

ماژول مولد موج مربعی NE555 مناسب درایور استپ موتور
ماژول NE555 یکی از پرکاربردترین تراشه‌ها در دنیای الکترونیک است که به‌طور گسترده در تولید موج مربعی و به‌ویژه در درایورهای موتور به کار می‌رود. برای کنترل استپ موتور (Stepper Motor)، می‌توان از این ماژول به‌عنوان یک مولد سیگنال PWM (مدولاسیون عرض پالس) استفاده کرد. این ماژول می‌تواند سیگنال‌های مربعی با فرکانس‌های مختلف تولید کند و برای کنترل حرکت دقیق استپ موتور بسیار مفید باشد.
ساختار و عملکرد NE555
ماژول NE555 یک تراشه تایمر است که می‌تواند در دو حالت اصلی آستابل و مونواستابل عمل کند:
-
حالت آستابل (Astable Mode): در این حالت، NE555 به‌طور پیوسته یک موج مربعی تولید می‌کند که فرکانس و عرض پالس آن با تغییر مقاومت‌ها و خازن‌ها قابل تنظیم است. این حالت معمولاً برای کنترل سرعت و تولید سیگنال‌های PWM استفاده می‌شود.
-
حالت مونواستابل (Monostable Mode): در این حالت، NE555 یک پالس کوتاه تولید می‌کند که پس از وارد کردن یک سیگنال تحریک از طریق ورودی، فعال می‌شود.
برای درایو استپ موتور، معمولاً از حالت آستابل استفاده می‌شود تا یک سیگنال موج مربعی پیوسته و قابل تنظیم تولید شود که برای کنترل درایور استپ موتور مناسب باشد.
کاربرد NE555 در درایور استپ موتور
استپ موتور یک موتور پله‌ای است که برای هر پالس سیگنال ورودی یک حرکت مشخص انجام می‌دهد. به‌منظور کنترل دقیق موقعیت استپ موتور، به تعداد خاصی از پالس‌های مربعی نیاز داریم تا موتور بتواند گام به گام حرکت کند.
در اینجا نحوه استفاده از NE555 برای کنترل استپ موتور توضیح داده می‌شود:
1. تولید پالس‌ها
- برای کنترل استپ موتور، ابتدا باید تعداد مناسبی از پالس‌های مربعی تولید کنیم. این پالس‌ها معمولاً توسط یک مدار PWM (مدولاسیون عرض پالس) تولید می‌شوند که عرض پالس‌ها برای کنترل سرعت موتور تنظیم می‌شود.
- NE555 می‌تواند یک پالس مربعی با فرکانس و عرض پالس دلخواه تولید کند. برای این منظور، معمولاً از مقاومت‌ها و خازن‌ها برای تنظیم فرکانس و مدت زمان پالس استفاده می‌شود.
2. کنترل سرعت استپ موتور
- سرعت استپ موتور به تعداد پالس‌هایی که به آن وارد می‌شود بستگی دارد. برای کنترل سرعت، باید فرکانس پالس‌ها را تغییر دهید.
- با تغییر مقدار مقاومت یا خازن در مدار NE555 می‌توانید فرکانس پالس‌ها را تغییر دهید. هرچه فرکانس بیشتر باشد، موتور سریع‌تر حرکت می‌کند.
3. کنترل گام‌ها
- تعداد گام‌هایی که استپ موتور انجام می‌دهد، بستگی به تعداد پالس‌هایی دارد که به آن وارد می‌شود. بنابراین، تعداد پالس‌ها به طور مستقیم بر تعداد گام‌های موتور تأثیر می‌گذارد.
- این پالس‌ها می‌توانند توسط درایور استپ موتور دریافت شوند و موتور را در گام‌های دقیق حرکت دهند.
4. درایور استپ موتور
- یک درایور استپ موتور معمولاً سیگنال‌های ورودی از NE555 را دریافت می‌کند و آن‌ها را به سیگنال‌های جریان تبدیل می‌کند که برای راه‌اندازی سیم‌پیچ‌های استپ موتور مناسب است.
- درایورهایی مانند A4988 یا DRV8825 می‌توانند سیگنال‌های پالس ورودی را به حرکت دقیق استپ موتور تبدیل کنند.
مزایای استفاده از NE555 برای کنترل استپ موتور
- سادگی: استفاده از NE555 برای تولید پالس‌های مربعی بسیار ساده است و نیازی به مدارهای پیچیده ندارد.
- قابلیت تنظیم: با تنظیم مقاومت‌ها و خازن‌ها می‌توان فرکانس پالس‌ها را به‌طور دقیق کنترل کرد و به این ترتیب سرعت و دقت حرکت موتور را تنظیم کرد.
- قیمت مناسب: NE555 یکی از ارزان‌ترین تراشه‌ها در دنیای الکترونیک است و در نتیجه برای پروژه‌های کوچک یا آموزشی بسیار مقرون به صرفه است.
معایب و محدودیت‌ها
- دقت کم در سرعت‌های بالا: NE555 ممکن است برای تولید پالس‌های با دقت بالا در فرکانس‌های بسیار بالا محدودیت داشته باشد. برای کاربردهای خاص با سرعت بالا، ممکن است نیاز به استفاده از تراشه‌های دیگر مانند آردوینو یا تراشه‌های دقیق‌تر برای تولید سیگنال‌های PWM باشد.
- محدودیت در جریان: NE555 به خودی خود جریان زیادی تولید نمی‌کند، بنابراین معمولاً به یک درایور استپ موتور نیاز است که سیگنال‌های تولیدی NE555 را تقویت کند.
جمع‌بندی
ماژول NE555 یکی از ساده‌ترین و ارزان‌ترین روش‌ها برای تولید موج مربعی است که می‌تواند برای کنترل استپ موتور به‌کار رود. با استفاده از این ماژول، شما قادر خواهید بود پالس‌های مربعی با فرکانس و عرض پالس قابل تنظیم تولید کنید که برای کنترل سرعت و موقعیت استپ موتور مناسب است. این روش به‌ویژه در پروژه‌های آموزشی و آزمایشی که نیاز به سادگی و ارزان بودن دارند، بسیار مفید است.
