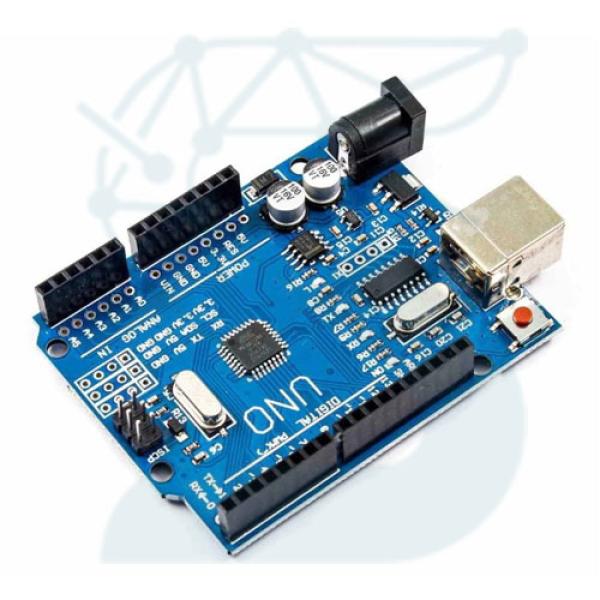

برد ARDUINO UNO SMD درایور CH340

  Arduino UNO SMD CH340

  دانلود درایور مورد نیاز : دانلود

 Arduino UNO یکی از محبوب‌ترین بردهای میکروکنترلر در دنیای الکترونیک است که به دلیل طراحی ساده و قابلیت‌های گسترده، در پروژه‌های مختلف به کار می‌رود. نسخه‌ی SMD CH340 از Arduino UNO به دلیل   استفاده از چیپ CH340 برای ارتباط USB و طراحی با قطعات SMD (Surface-Mount Device)، ویژگی‌های خاصی را ارائه می‌دهد.

ویژگی‌های کلیدی Arduino UNO SMD CH340

 1. چیپ اصلی:
 - میکروکنترلر: ATmega328P، یک میکروکنترلر 8 بیتی از خانواده AVR با ویژگی‌های برجسته برای پروژه‌های مختلف الکترونیکی.
 - چیپ USB: CH340G، که برای تبدیل سیگنال‌های USB به سیگنال‌های سریال UART استفاده می‌شود. این چیپ جایگزین FTDI در برخی نسخه‌های دیگر UNO است و به کاهش هزینه و حفظ عملکرد مطلوب کمک می‌کند.

 2. مشخصات فنی:
 - ولتاژ عملیاتی: 5V DC، که برای تغذیه میکروکنترلر و سایر اجزا مناسب است.
 - ولتاژ ورودی: 7-12V DC، که از طریق ورودی Vin قابل تأمین است.
 - پین‌های I/O: 14 پین ورودی/خروجی دیجیتال، 6 پین آنالوگ ورودی، 6 پین PWM، و 2 پین سریال (TX/RX).
 - حافظه:
 - حافظه برنامه (Flash): 32KB که از آن 2KB برای بوت‌لودر رزرو شده است.
 -  حافظه SRAM: 2KB.
 - حافظه EEPROM: 1KB.

 3. ابعاد و طراحی:
 - ابعاد: 68.6 × 53.4 میلی‌متر، طراحی استاندارد برای راحتی در نصب و استفاده.
 - پکیج: طراحی با قطعات SMD (Surface-Mount Device) برای کاهش حجم و افزایش دقت در تولید.

 4. ویژگی‌های اتصال و ارتباط:
 - پورت USB: استفاده از چیپ CH340G برای ارتباط USB، که به سادگی به رایانه متصل می‌شود و نیاز به درایورهای اضافی ندارد (در برخی سیستم‌ها ممکن است نیاز به نصب درایور باشد).
 - پشتیبانی از IDE Arduino: سازگار با محیط توسعه نرم‌افزاری Arduino IDE برای برنامه‌نویسی و آپلود کد.

 5. پایداری و ایمنی:
 - پایداری: طراحی شده برای ارائه عملکرد پایدار در شرایط مختلف.
 - ایمنی: شامل مدار محافظ برای جلوگیری از آسیب‌دیدگی ناشی از اتصال معکوس و اضافه‌بار.

کاربردهای Arduino UNO SMD CH340

 - پروژه‌های الکترونیکی: استفاده در انواع پروژه‌های الکترونیکی که نیاز به میکروکنترلر برای کنترل و پردازش داده‌ها دارند.
 - آزمایش و پروتوتایپینگ: مناسب برای توسعه و آزمایش سریع مدارها و سیستم‌های الکترونیکی.
 - رباتیک: به کارگیری در پروژه‌های رباتیک برای کنترل موتورها و سنسورها.
 - اینترنت اشیا (IoT): استفاده در پروژه‌های IoT برای ارتباط با سنسورها و سایر دستگاه‌ها.

مزایا و معایب Arduino UNO SMD CH340

- مزایا:

 - طراحی جمع‌وجور: استفاده از قطعات SMD برای کاهش حجم و افزایش دقت در تولید.
 - قیمت مقرون‌به‌صرفه: استفاده از چیپ CH340G به کاهش هزینه تولید و خرید کمک می‌کند.
 - سازگاری با IDE Arduino: سهولت در برنامه‌نویسی و آپلود کد.

- معایب:

 - نیاز به درایور: در برخی سیستم‌ها ممکن است نیاز به نصب درایور CH340 باشد تا ارتباط USB برقرار شود.
 - حجم محدود حافظه: حافظه محدود می‌تواند برای پروژه‌های پیچیده‌تر محدودیت ایجاد کند.

نتیجه‌گیری

 Arduino UNO SMD CH340 با ویژگی‌های کاربرپسند و طراحی جمع‌وجور، انتخابی مناسب برای پروژه‌های مختلف الکترونیکی است. این برد به دلیل هزینه مقرون‌به‌صرفه و قابلیت‌های مناسب، به طور گسترده‌ای در   پروژه‌های آموزشی، تحقیقاتی و کاربردی مورد استفاده قرار می‌گیرد. با سازگاری با IDE Arduino و طراحی ساده، می‌تواند به بهبود عملکرد پروژه‌های الکترونیکی و تسهیل توسعه و آزمایش کمک کند.
